| Thông số kỹ thuật | Chi tiết cấu hình |
|---|---|

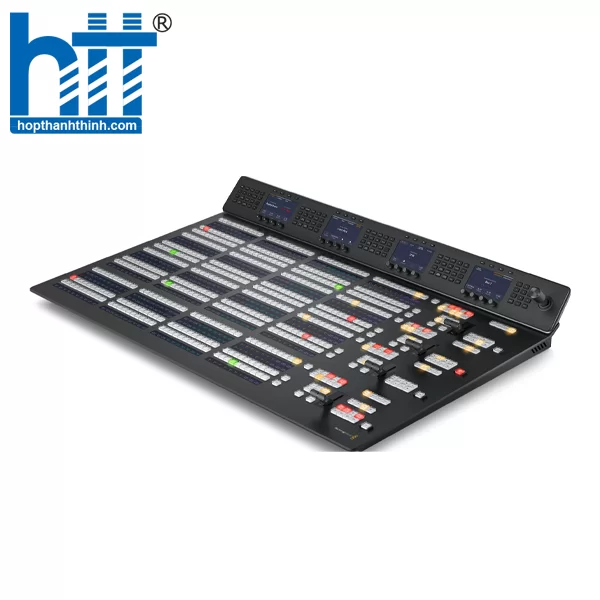

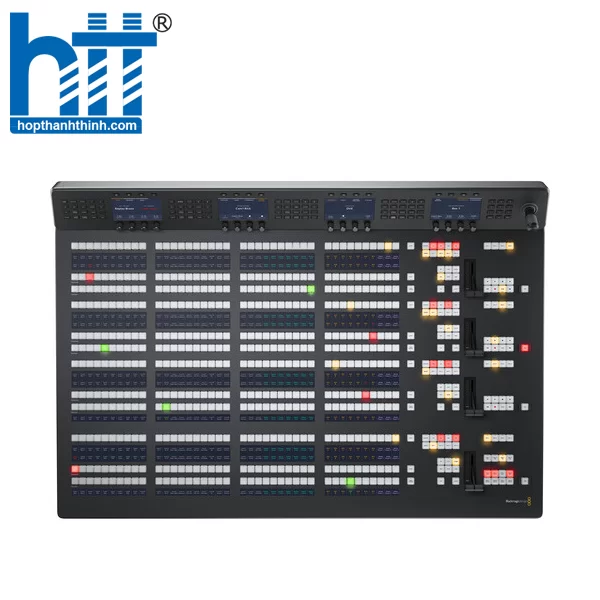

| Thương hiệu / Model | Blackmagic Design / ATEM 4 M/E Advanced Panel 40 (SWPANELADV4ME40) |
| Hàng M/E (Mix Effects Rows) | 4 hàng điều khiển M/E độc lập |
| Số lượng nút bấm đầu vào | 40 nút/hàng (Tổng cộng 160 nút chọn nguồn trực tiếp), Nút bấm LED 3 màu cao cấp |
| Điểm giao chéo (Crosspoints) | 40 Direct Crosspoints và 80 Shifted Crosspoints |
| Hiển thị nhãn LCD | 24 màn hình LCD nhãn tùy chỉnh + 4 màn hình System Control LCD hiển thị menu đa năng |
| Cần gạt transistion & Joystick | 4 cần Fader Bar vật lý + 1 Joystick 3 trục (3-Axis Joystick) điều khiển hiệu ứng DVE & PTZ |
| Hệ thống Macro & Điều khiển | 160 nút Macro chuyên dụng (4 x 40), Bàn phím số Numeric Keypad, 20 chỉ báo On-Air |
| Cổng kết nối giao tiếp | 4 x RJ45 Gigabit Ethernet (10/100/1000 BaseT) có Loop Output + 1 x USB Type-C (Firmware) |
| Nguồn điện & Công suất tiêu thụ | Nguồn kép nội bộ 2 x 100 - 240V AC (Redundant Power), Công suất ~250W |
| Kích thước & Trọng lượng | 1110 x 755 x 156 mm / Trọng lượng khoảng 26 kg |
| Khả năng tương thích | Tương thích hoàn hảo với các dòng Switcher ATEM Constellation, ATEM Production Studio 4K, ATEM Broadcast Studio 4K |
Bảo hành: 12 Tháng
Thiết kế 4 hàng M/E với 40 nút đầu vào mỗi hàng
Màn hình LCD tùy chỉnh nhãn nút và cài đặt thông số
4 cần Fader T-Bar cùng Joystick 3 trục điều khiển DVE
Kết nối Gigabit Ethernet 4 cổng hỗ trợ Loop-through
Nguồn kép dự phòng Redundant Power hoạt động 24/7
SKU: TK-406512
ATEM 4 M/E Advanced Panel 40. Làm thế nào để điều khiển mượt mà hàng chục kênh tín hiệu truyền hình trực tiếp và thao tác chuyển cảnh phức tạp trong các sự kiện live broadcast quy mô lớn mà không bị nhầm lẫn hay chậm trễ? Điểm qua các tiêu chuẩn kỹ thuật đỉnh cao từ những dòng bàn điều khiển live production hàng đầu hiện nay như Sony MVS Series, NewTek TriCaster Control Panel hay Ross Video Carbonite, bài viết ATEM 4 M/E Advanced Panel 40 - Bàn điều khiển truyền hình chuyên nghiệp chuẩn Broadcast sẽ giúp bạn tìm hiểu chi tiết về giải pháp phần cứng chuyển mạch 4 M/E cao cấp, tích hợp 40 nút bấm mỗi hàng, màn hình LCD tùy chỉnh và độ tin cậy tuyệt đối cho các trung tâm truyền hình hiện đại.
Bàn điều khiển cao cấp ATEM 4 M/E Advanced Panel 40 mở ra chuẩn mực điều phối truyền hình chuyên nghiệp dành cho các trường quay quy mô lớn. Sở hữu kích thước tiêu chuẩn 111cm với 4 hàng M/E riêng biệt, thiết bị cho phép các đạo diễn hình ảnh truy cập đồng thời vào tất cả các lớp Mix Effects của hệ thống Switcher mà không phải chuyển đổi trang phức tạp.
Sự kết hợp giữa phím bấm cơ học chính xác và giao diện kỹ thuật số trên dòng bàn điều khiển Blackmagic ATEM 4 M/E Advanced Panel 40 mang lại tốc độ vận hành vượt trội. Kỹ thuật viên có thể tinh chỉnh các thông số hiệu ứng, bộ lọc Chroma Key hay cấu hình Chroma/Luma Keyer trực tiếp thông qua màn hình hiển thị chuyên dụng mà không cần dùng đến chuột hay bàn phím máy tính.
Đối với các chương trình phát thanh truyền hình trực tiếp đòi hỏi độ chính xác tuyệt đối, bàn điều khiển ATEM 4 M/E 40 input được thiết kế để đảm bảo thiết bị vận hành liên tục 24/7 mà không gặp bất kỳ rủi ro ngắt kết nối nào. Cấu trúc khung vỏ kim loại nguyên khối chắc chắn đem lại sự bền bỉ trong suốt nhiều năm sử dụng.
Nhằm hỗ trợ các đài truyền hình và đơn vị tổ chức sự kiện đánh giá chính xác giá trị sử dụng của ATEM 4 M/E Advanced Panel 40, dưới đây là bảng tổng hợp so sánh tính năng công dụng trực tiếp giữa model này và các biến thể bàn điều khiển ATEM Advanced Panel khác.
| Tiêu chuẩn công dụng | ATEM 4 M/E Advanced Panel 40 (Model xem xét) | ATEM 2 M/E Advanced Panel 20 | ATEM 1 M/E Advanced Panel 10 |
|---|---|---|---|
| Quy mô điều khiển M/E | 4 Hàng M/E (40 Nút/Hàng) - Dành cho Broadcast lớn | 2 Hàng M/E (20 Nút/Hàng) - Dành cho Studio vừa | 1 Hàng M/E (10 Nút/Hàng) - Dành cho Show nhỏ / Di động |
| Số lượng nút chọn nguồn | 160 Nút vật lý (40 Direct / 80 Shifted Crosspoints) | 40 Nút vật lý (20 Direct / 40 Shifted Crosspoints) | 10 Nút vật lý (10 Direct / 20 Shifted Crosspoints) |
| Cần Fader & Màn hình LCD | 4 Cần Fader Bar + 24 LCD Nhãn + 4 System LCD | 2 Cần Fader Bar + 12 LCD Nhãn + 2 System LCD | 1 Cần Fader Bar + 1 System LCD điều khiển |
| Nguồn dự phòng Redundant | Có (2 Nguồn AC nội bộ chạy song song) | Có (2 Nguồn AC nội bộ chạy song song) | 1 Nguồn AC nội bộ tiêu chuẩn |
1. Bàn điều khiển ATEM 4 M/E Advanced Panel 40 tương thích tốt nhất với dòng Switcher nào?
Sản phẩm được thiết kế tối ưu nhất cho dòng bàn trộn truyền hình cao cấp ATEM 4 M/E Constellation HD, ATEM 4 M/E Broadcast Studio 4K cũng như các dòng Constellation 4K / 8K của Blackmagic Design.
2. Bàn điều khiển này có thể vừa chạy phần cứng vừa dùng chung với phần mềm ATEM Software Control không?
Có. Nhờ trang bị 4 cổng kết nối Gigabit Ethernet kết nối mạng LAN, bạn có thể sử dụng đồng thời bàn điều khiển phần cứng cùng nhiều máy tính chạy phần mềm ATEM Software Control cùng lúc.
3. Tính năng LCD Custom Labeling trên ATEM 4 M/E Advanced Panel 40 có tác dụng gì?
Mỗi nút bấm trên các hàng M/E đều có màn hình LCD hiển thị tên nguồn video (ví dụ: Cam 1, Server, Graphics...) và màu sắc tùy chỉnh, giúp kỹ thuật viên nhận diện cực nhanh mà không bị nhầm lẫn.
4. Bàn điều khiển ATEM 4 M/E Advanced Panel 40 có tích hợp nguồn dự phòng không?
Có. Thiết bị được tích hợp sẵn 2 nguồn điện cắm AC nội bộ (Redundant Power Supply). Khi 1 nguồn bị mất điện đột ngột, nguồn còn lại sẽ tự động gánh tải mà không gián đoạn chương trình.
5. Làm thế nào để cập nhật Firmware cho bàn điều khiển ATEM 4 M/E Advanced Panel 40?
Bạn chỉ cần kết nối bàn điều khiển với máy tính qua cổng USB Type-C tích hợp và chạy phần mềm ATEM Setup Utility do Blackmagic Design cung cấp để cập nhật phần mềm mới nhất.
Phân tích Insight khách hàng: Khách hàng là các đài truyền hình, đơn vị sản xuất nội dung live-stream chuyên nghiệp và công ty sự kiện lớn luôn tìm kiếm một bàn điều khiển phần cứng có quy mô 4 M/E với 40 nút bấm vật lý để làm chủ các buổi phát sóng phức tạp. Sự chính xác trong từng cú bấm, màn hình LCD nhãn màu trực quan, cần Fader mượt mà và tính an toàn từ nguồn kép Redundant Power chính là sự đầu tư mang tính chiến lược dài hạn. ATEM 4 M/E Advanced Panel 40 giải quyết hoàn hảo các yêu cầu khắt khe đó.
Hãy nâng tầm chuyên nghiệp cho phòng khống chế trung tâm (MCR) của bạn ngay hôm nay! Liên hệ ngay với Hợp Thành Thịnh để nhận tư vấn kỹ thuật chuyên sâu, hỗ trợ giải pháp thi công truyền hình trọn gói và báo giá tốt nhất thị trường.
Mọi chi tiết xin vui lòng liên hệ:
CÔNG TY TNHH TM DV CÔNG NGHỆ HTT
Website: www.htttek.com
